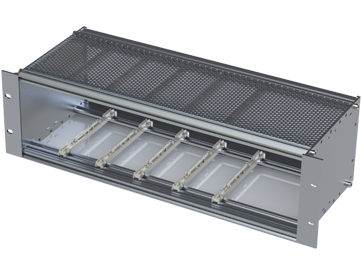

Executive - Bride latéral
Cliquez sur l'unité pour sélectionner les executive

Unité Division U Int.
3 3
6 6
9 9
6 3+3
9 3+3+3
9 6+3
0202-0403-8416

Unité : 3
U Division U Int. P = mm L = TE Code
3 3 160 42 0202-0403-4216
3 3 220 42 0202-0403-4222
3 3 280 42 0202-0403-4228
3 3 160 60 0202-0403-6016
3 3 220 60 0202-0403-6022
3 3 280 60 0202-0403-6028
3 3 160 84 0202-0403-8416
3 3 220 84 0202-0403-8422
3 3 280 84 0202-0403-8428

Dimension
Unité 3
Profondeur 160
Largeur 84

Forniture Qte
Profil Antérieur 2
Profil Postérieur 2
Latéral 2
Bride 2
Clé Allen 8
Bande fileté 4
Guide de carte 10

COMPOSANTS

0202.0101.84

Profilé avant


Largeur  84 TE

0202.0401.84

Profilé arrière


Largeur  84 TE

0202.0801.0316

Panneau latérale
3 Unité


Profondeur  160 mm

0202.0901.03

Bord
3 Unité

0505.0101.84

Elément fileté


Largeur  84 TE

0505.0201.16

Guide pour carte électronique


Profondeur  160 mm

1000.0101.1030

Vis à tête encaissé

ACCESSOIRES

0202.0101.84

Profilé avant


Largeur  84 TE

0202.0301.84

Profilé postérieur réduit


Largeur  84 TE

0202.0401.84

Profilé arrière


Largeur  84 TE

0202.0501.84

Profilé intermédiaire


Largeur  84 TE

0202.0502.84

Profilé intermédiaire avec 2 trous filetés


Largeur  84 TE

0202.0601.84

Profilé arrière intermédiaire


Largeur  84 TE

0202.0902.03

Bord avec trous pour poignée
3 Unité

0202.0901.03

Bord
3 Unité

0202.1201

Hotte de protection arrière

0202.0801.0316

Panneaux latéraux
3 Unité


Profondeur  160 mm

0202.1403

Elément de séparation encastrable

0202.1404

Elément de séparation à vis

0202.1101

Grille positionnée externe

0202.1104

Grille positionnée interne

0202.1107

Grille vissée

0202.1301

Etagère d’appui pleine

0202.1302

Etagère d’appui percée

0505.0704

Poignée à profil arrondi

0505.0711

Poignée à profil arrondi en INOX

0505.0201

Guide pour carte électronique

0505.0101

Elément fileté

1000.0101.1030

Vis à tête encaissé
Légende (1 TE = 5,08 mm)
Légende (1 TE = 5,08 mm)
Hauteur 3 Unité 132,5 mm
6 Unité 265,9 mm
9 Unité 399,3 mm
Largeur 42 TE 269.3 mm
60 TE 360,7 mm
84 TE 482,6 mm
Profondeur scheda 160 178 mm
scheda 220 239 mm
Profil Antérieur 42 TE 0202.0101.42
60 TE 0202.0101.60
84 TE 0202.0101.84
Profil Postérieur 42 TE 0202.0301.42
60 TE 0202.0301.60
84 TE 0202.0301.84
Façade Latérale 3 U x 160 0202.0701.0316
3 U x 220 0202.0701.0322
6 U x 160 0202.0701.0616
6 U x 220 0202.0701.0622
9 U x 160 0202.0701.0916
9 U x 220 0202.0701.0922
Profil central 42 TE 0202.0601.42
60 TE 0202.0601.60
84 TE 0202.0601.84
Clé Allen M 5 x 12 1000.0101.0512
Bande fileté 42 TE 0505.0101.42
Légende (1 TE = 5,08 mm)
Bande fileté 60 TE 0505.0101.60
84 TE 0505.0101.84
Guide de carte 160 0505.0202.16
220 0505.0202.22
Latéral 3 U x 160 0202.0801.0316
3 U x 220 0202.0801.0322
3 U x 250 0202.0801.0325
3 U x 280 0202.0801.0328
3 U x 330 0202.0801.0333
3 U x 450 0202.0801.0345
6 U x 160 0202.0801.0616
6 U x 220 0202.0801.0622
6 U x 250 0202.0801.0625
6 U x 280 0202.0801.0628
6 U x 330 0202.0801.0633
6 U x 450 0202.0801.0645
9 U x 160 0202.0801.0916
9 U x 220 0202.0801.0922
9 U x 250 0202.0801.0925
9 U x 280 0202.0801.0928
9 U x 330 0202.0801.0933
9 U x 450 0202.0801.0945
Bride 3U 0202.0901.03
6U 0202.0901.06
9U 0202.0901.09
