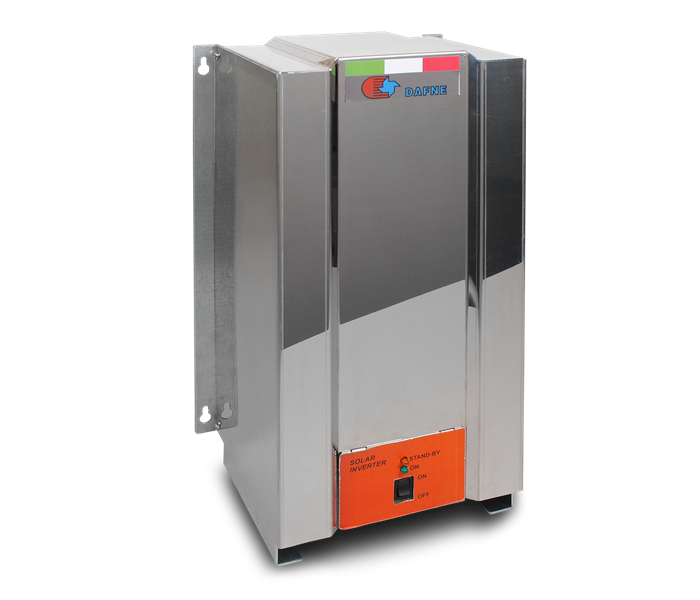

Sortie | Code:60D010200 | Code:60D015200 |
Type | Monophasé | Monophasé |
Connexions | Bornes à vis | Bornes à vis |
Tensions | 230 V AC | 230 V AC |
Courant maxime | 4,3 A | 8,7 A |
Fréquence | 50 Hz | 50 Hz |
Puissance nominale | 1 kW | 1,5 kW |
Puissance picco | 2 kW | 3 kW |
Entrée da Champphotovoltaïques | Code:60D010200 | Code:60D015200 |
Type | Monophasé | Monophasé |
Connexions | câbles | câbles |
Tensions | 21,6÷31,2 V DC | 21,6÷31,2 V DC |
Courant maxime | 55 A | 100 A |
Puissance nominale | 1 kW | 1,5 kW |
Données générales | Code:60D010200 | Code:60D015200 |
Normes | CE - EN 60950 | CE - EN 60950 |
Température de fonctionnement | 0÷+40 °C | 0÷+40 °C |
Humidité de fonctionnement | < 90% | < 90% |
Ventilation | Forcé (de bas en haut) | Forcé (de bas en haut) |
Montage | Fori | Fori |
IP | 20 | 20 |
Poids | 16 kg | 21 kg |
Dimensions | 250 x 200 x 430 mm | 250 x 200 x 430 mm |

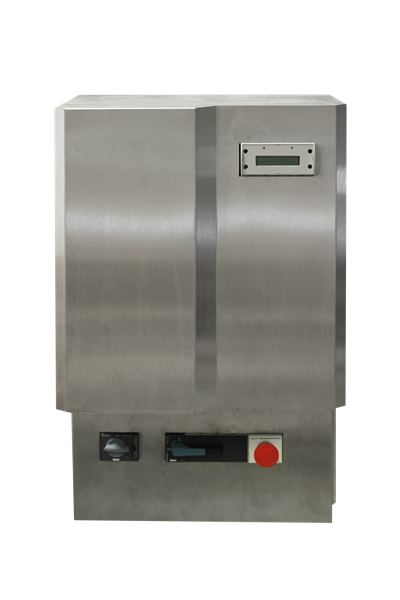

Code | Puissance Inverter | Max mécanique pompe | Max mécanique pompe | String tension (Voc) | Field power FV |
20D004000 | 4,0 kW | 3,0 kW | 4,0 HP | 670÷725 V | 4,5 kW |
20D005500 | 5,5 kW | 4,0kW | 5,5 HP | 670÷725 V | 6,0 kW |
20D007500 | 7,5 kW | 5,5 kW | 7,5 HP | 670÷725 V | 8,5 kW |
20D011000 | 11,0 kW | 7,5 kW | 10,0 HP | 670÷725 V | 12,0 kW |
20D015000 | 15,0 kW | 11,0 kW | 15,0 HP | 670÷725 V | 16,5 kW |
20D018500 | 18,5 kW | 13,0 kW | 17,5 HP | 670÷725 V | 20,5 kW |
20D022000 | 22,0 kW | 15,0 kW | 20,5 HP | 670÷725 V | 24,5 kW |
20D030000 | 30,0 kW | 22,0 kW | 30,0 HP | 670÷725 V | 33,0 kW |

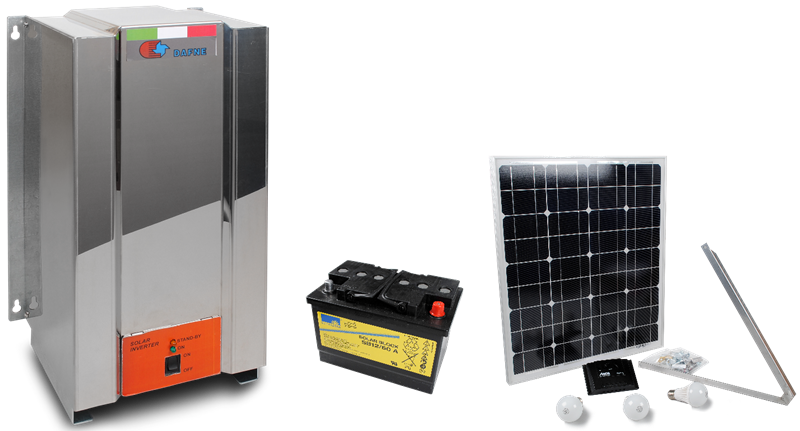

Code | Source photo. | Régulateur de Charge | Batterie | Inverter | LED gérées |
40D001001 | N° 1 40 Wp | N° 1 5 A | N° 1 gel 12 V 60 Ah | No | N° 3 LED gérées E27 12V DC 8,5W lumière naturelle |
40D011001 | N° 1 120 Wp | N° 1 10 A | N° 1 gel 12 V 185 Ah | N° 1 12 V 200 W 230 V AC | N° 5 LED gérées E27 230 V AC 8,5 W lumière naturelle |
40D011002 | N° 2 195 Wp | N° 1 20 A | N° 2 gel 12 V 230 Ah | N° 1 60D010200 | N° 8 LED gérées E27 12V DC 8,5W lumière naturelle |
40D011003 | N° 6 195 Wp | N° 1 45 A | N° 4 gel 12 V 230 Ah | N° 1 60D015200 | N° 8 LED gérées E27 12V DC 8,5W lumière naturelle |

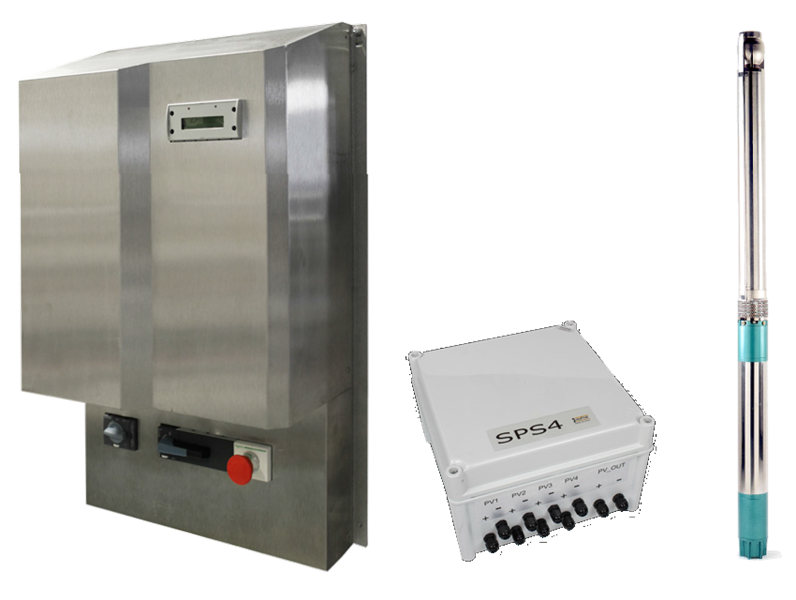

Code | Puissance onduleur puissance de sortie utile | Puissance max mécanique pompe | Tension chaine simple | FV rated power rating | Champ FV Courant maxime |
20D004000 | 4 kW | 2÷4 HP 1,4÷3 kW | 9,4 A | 4,2 kW | 7 A |
20D005500 | 5,5 kW | 2,7÷5,5 HP 1,9÷3,8 kW | 12,5 A | 5,8 kW | 11 A |
20D007500 | 7,5 kW | 3,7÷7,5 HP 2,6÷5,3 kW | 16 A | 8 kW | 15 A |
20D011000 | 11 kW | 5,5÷11 HP 3,8÷7,7 kW | 24 A | 12 kW | 22 A |
20D015000 | 15 kW | 7,5÷15 HP 5,5÷11 kW | 31 A | 16 kW | 29 A |
20D018500 | 18,5 kW | 9,2÷18,5 HP 6,5÷13 kW | 38 A | 20 kW | 37 A |
20D022000 | 22 kW | 11÷22 HP 8÷16 kW | 45 A | 24 kW | 43 A |
20D030000 | 30 kW | 15÷30 HP 10,5÷21 kW | 60 A | 32 kW | 59 A |
20D037000 | 37 kW | 18,5÷37 HP 13÷26 kW | 75 A | 39 kW | 71 A |
20D045000 | 45 kW | 22,5÷45 HP 16÷31,5 kW | 90 A | 48 kW | 88 A |
